图例
|
型号
|
说明
|
颜色
|
尺寸
|
|

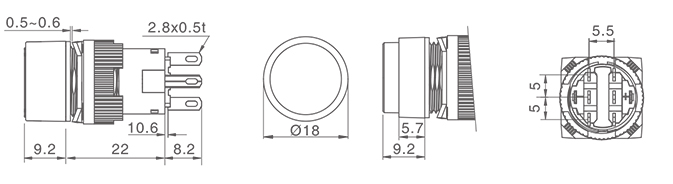

HBS1-AY-□■/△/▲
|
安装孔尺寸：Ø16mm
头部形状：圆形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
|
HBS1-AF-□■/△/▲
|
安装孔尺寸：Ø16mm
头部形状：方形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|

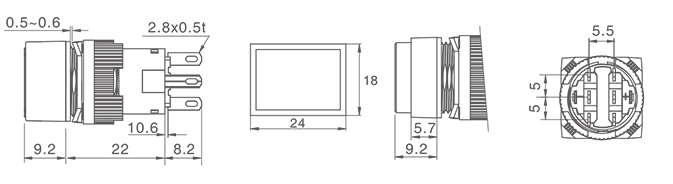

HBS1-AJ-□■/△/▲
|
安装孔尺寸：Ø16mm
头部形状：矩形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|

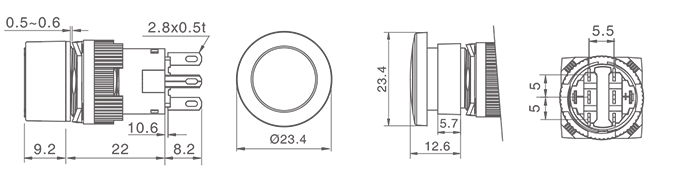

HBS1-AY-□—□■/△/▲
|
安装孔尺寸：Ø16mm
头部形状：蘑菇头按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|

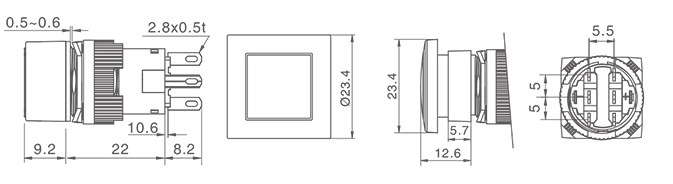

HBS1-ADF-□■/△/▲
|
安装孔尺寸：Ø16mm
头部形状：大方形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|

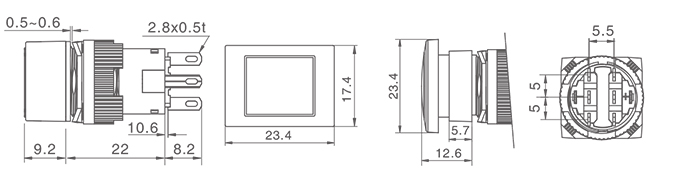

HBS1-ADJ-□■/△/▲
|
安装孔尺寸：Ø16mm
头部形状：大矩形按钮（可带灯）
开关组合：1NO 1NC / 2NO 2NC
操作类型：自复式 / 自锁式
防护等级：IP40
|
|
|
HBS1-AY-□X/◇◆
|
安装孔尺寸：Ø16mm
头部形状：圆形选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
|

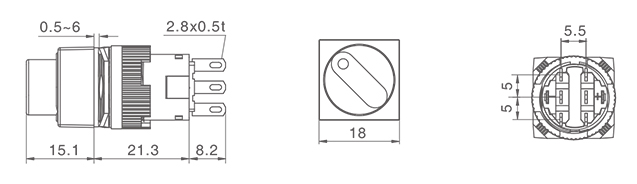

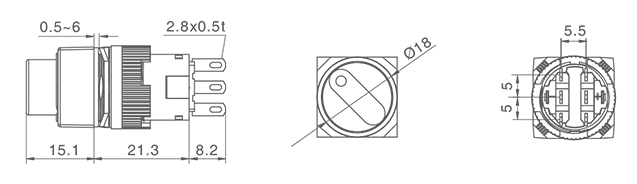

HBS1-AF-□X/◇◆
|
安装孔尺寸：Ø16mm
头部形状：方形选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|

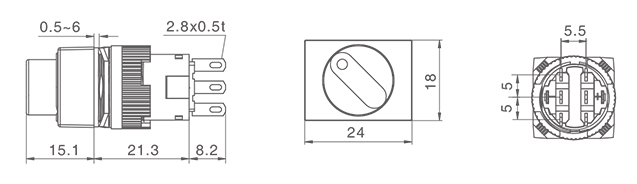

HBS1-AJ-□X/◇◆
|
安装孔尺寸：Ø16mm
头部形状：矩形选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
HBS1-AY-□XD/◇◆/△/▲
|
安装孔尺寸：Ø16mm
头部形状：圆形带灯选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
|
HBS1-AF-□XD/◇◆/△/▲
|
安装孔尺寸：Ø16mm
头部形状：方形带灯选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
HBS1-AJ-□XD/◇◆/△/▲
|
安装孔尺寸：Ø16mm
头部形状：矩形带灯选择钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
HBS1-AY-□Y/◇◆
|
安装孔尺寸：Ø16mm
头部形状：圆形钥匙钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|
|

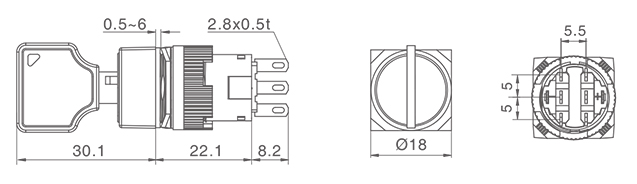

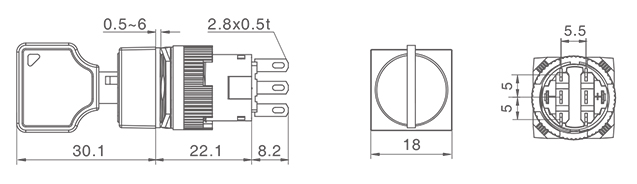

HBS1-AF-□Y/◇◆
|
安装孔尺寸：Ø16mm
头部形状：方形钥匙钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|

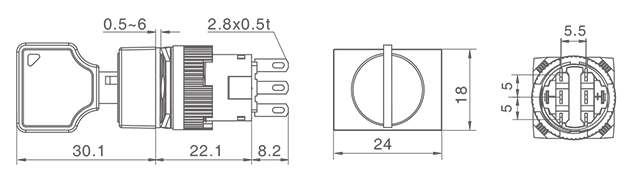

HBS1-AJ-□Y/◇◆
|
安装孔尺寸：Ø16mm
头部形状：矩形钥匙钮
开关组合：1NO 1NC / 2NO 2NC
操作位置：二位置/三位置
动作类型：保持式/右自复式/全自复式/左自复式
防护等级：IP40
|
|
|

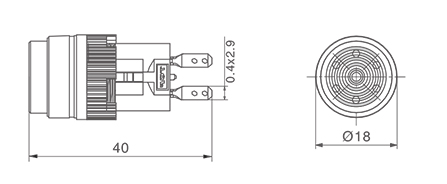

HBS1-AY-M/▲
|
安装孔尺寸：Ø16mm
头部形状：圆形蜂鸣器
额定电压：6VDC；12VDC；24VDC；110VAC；220VAC
发声类型：连续音/断续音
声音强度：≥75dB（1米）
频率：2300±300Hz
防护等级：IP40
|
|
|
|

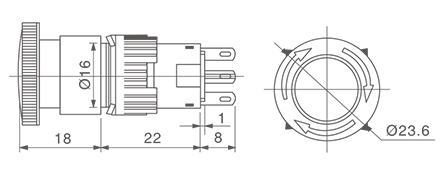

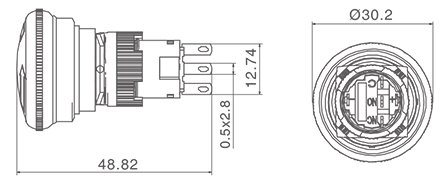

HBS1-AY-□TS
|
安装孔尺寸：Ø16mm
头部形状：急停钮
开关组合：1NO 1NC / 2NO 2NC
操作类型：推锁旋放式
防护等级：IP40
|
|
|
|
HBS1-AY-□TSD
|
|
|
HBS1-AY-11TSF
|
暂无尺寸
|
|
HBS1-AY-11TSC
|
暂无尺寸
|
